  電力測試設備都有控制操作的面板，一般面板的結構都有類似之處。下面馳宇電力技術工程師介紹它們的規律，互感器綜合特性測試儀面板結構介紹。

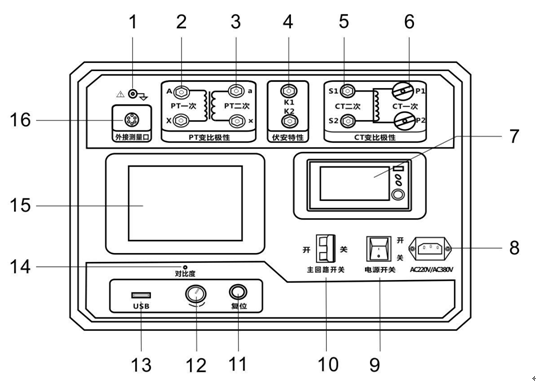

  儀器面板如圖1.3所示，圖中標注如下：
  圖1.3 面板結構圖

  1.接地端子2.PT一次側接線柱3.PT二次側接線柱

  4.伏安特性接線柱5.CT二次側接線柱6.CT一次側接線柱

  7.微型打印機8.電源插座9.電源開關

  10.主回路開關11.復位按鈕12.旋轉鼠標

  13.USB接口14.對比度調節15.LCD顯示屏

  16.外接測量口

  儀器面板上裝有儀器供電電源插座（帶2A保險），儀器電源支持AC220V或

  AC380V電源輸入，儀器會根據輸入的電源進行自適應調整。

  以上是互感器綜合特性測試儀面板結構介紹，若需電力測試設備，選馳宇電力專業電力測試設備制造商。
