  馳宇電力微機繼電保護測試儀試驗指導。

  三路電流差動的接線方法

  1、Y（Y0）/ Y（Y0）接線方式：
  馳宇電力微機繼電保護測試儀兩側均有相位調整，但無零序修正     兩側均無相位調整，但有零序修正

  兩側均接成單相短路方式     兩側均將測試相與零序修正相接成相間短路方式

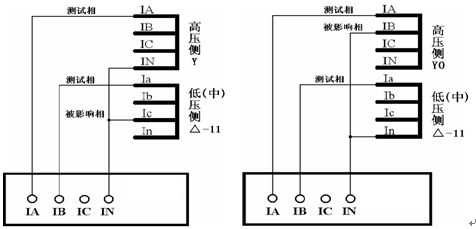

  2、Y（Y0）/ △-11接線方式：
  馳宇電力微機繼電保護測試儀Y側相位調整，無零序修正，按單相短路接線                 △側相位調整，按單相短路接線

  IA’ =IA-IB   IB’ =IB-IC   IC’ =IC-IA          Ia’ =Ia-Ic   Ib’ =Ib-Ia   Ic’ =Ic-Ib

  △側的測試相與被影響相按相間短路接線        Y0側零序修正，Y側的測試相與被影響相按相間短路接線

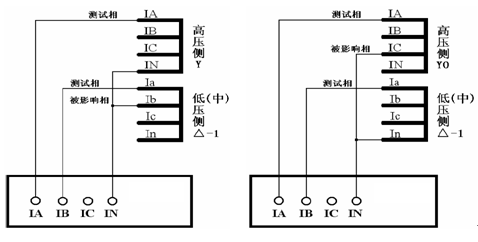

  3、Y（Y0）/ △-1接線方式：
  馳宇電力微機繼電保護測試儀Y側相位調整， 無零序修正，按單相短路接線           △側相位調整，按單相短路接線

  IA’ =IA-IC   IB’ =IB-IA   IC’ =IC-IB            Ia’ =Ia-Ib   Ib’ =Ib-Ic   Ic’ =Ic-Ia

  △側的測試相與被影響相按相間短路接線     Y0側零序修正，Y側的測試相與被影響相按相間短路接線

  注意：馳宇電力微機繼電保護測試儀微機差動保護是相對比較復雜的一個保護，所以調試起來也難免會遇到些問題，一般對試驗結果影響較大的有以下幾點：

  1、馳宇電力微機繼電保護測試儀平衡系數的設置，平衡系數設置不對可能會使測試出來的曲線與整定的曲線偏差較大。

  2、馳宇電力微機繼電保護測試儀制動公式的選擇，制動公式選擇不對會使測試出來的曲線以及計算出來的制動系數都會和保護的整定值有很大的偏差，甚至完全不對。

  3、馳宇電力微機繼電保護測試儀用三相電流做試驗時，若補償電流未加進去，試驗時往往是第一個動作點動作正確，而其后的動作點都是加上電流就動作。這是因為未加補償電流，雖然我們要做的試驗相沒滿足差動動作條件，但是補償相的差流會超過差動整定值，所以保護很快出口。
